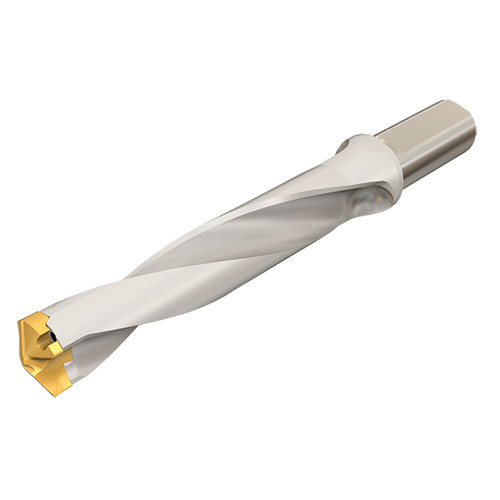

DCM 160-080-20A-5D
Drill body with exchangeable heads, internal coolant holes and one flat shank drilling depth: 5xD
Price: Log in For Price
Especificaciones de Producto

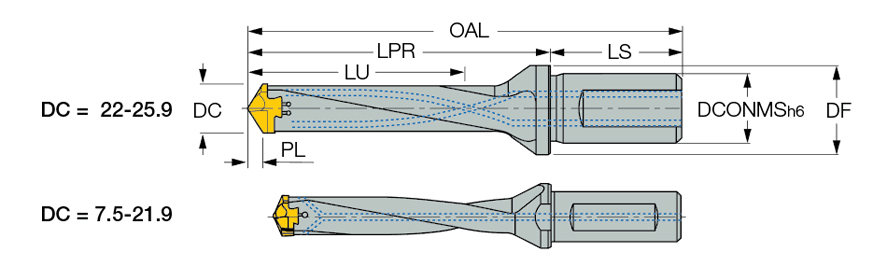

| Diámetro de corte (DC) | 16 mm | Longitud del mango (LS) | 50 mm |
| Longitud utilizable (LU) | 80 mm | Propiedades de la refrigeración (CSP) | Coolant Thru |
| Aplicación | | Chaflanado | Taladrado | | Tipo de medición | Metric |
| Tool Type | Indexable Insert Drills | Identificación del máster de la plaquita (MIID) | IDI 160-SG |
| Diámetro de conexión - lado máquina (DCONMS) | 20 mm | Point Length (PL) | 2.91 mm |
| Código de tamaño del asiento de la plaquita (SSC) | 16.0 | Material del cuerpo | Steel |
| Diámetro de corte mínimo (DCN) | 16 mm | Diámetro de la brida (DF) | 25 mm |
| Diámetro de corte máximo (DCX) | 16.9 mm | Body Diameter Reduced (BDRED) | 25 mm |
| Voladizo (LPR) | 102 mm | Shank Diameter Tolerance (TCDMM) | h6 |
| Longitud funcional (LF) | 99.09 mm | Unidad | M |
| Longitud total (OAL) | 152 mm |
Características de Producto
| DescDeFamilia | Drill body with exchangeable heads, internal coolant holes and one flat shank drilling depth: 5xD | COO | Israel |
| Observaciones | No montar puntas de menor tamaño que la gama especificada del cuerpo de la broca. Tolerancia de la Broca: k7 |
Shipping Info
Peso del Paquete
0.2710
Related Documentation
Do not monut smaller drilling heads than specificed range for drill body. Hole tolerance in average conditions, however, it can be higher or lower according to machine and tooling conditions.
